圖文解析“防排煙系統”，簡單易懂！
在備考過程中，很多考生反映防排煙系統考點又多又難記，那今天小編就為大家分享下圖文解析版的防排煙系統，能夠對照圖片快速理解記憶！
首先，有必要明確的是：防排煙系統并不是單一系統，而是防煙系統和排煙系統兩個系統的總稱。
概念
防煙系統采用自然通風方式或機械加壓送風方式，防止煙氣進入疏散通道的系統。
排煙系統采用自然通風方式或機械排煙方式，將煙氣排至建筑物外的系統。
圖文解析
1防煙系統
設置部位
1、防煙樓梯間及前室（安全性較高的安全出口）、消防電梯前室（滅火救援通道）；
2、避難層（建筑內的安全區域，超過100米的公共建筑才有）。
作用：通過設置防煙措施，防止煙氣進入防煙部位，確保防煙部位的人員不受煙氣侵襲，為人員安全疏散和消防撲救創造條件。
方式
1、自然通風方式

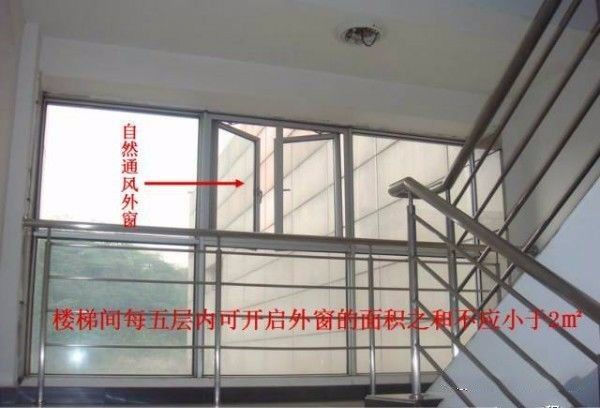

樓梯間示例

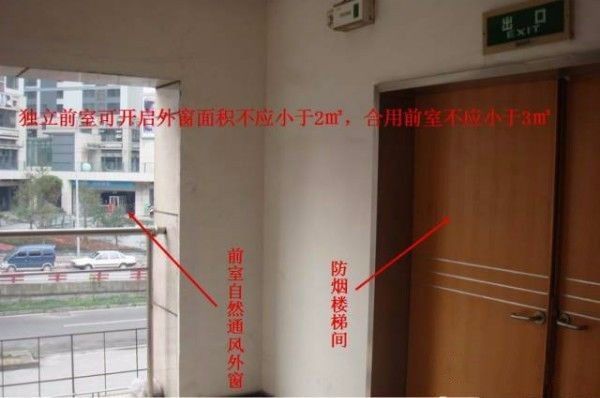

前室示例
2、機械加壓送風方式
示例

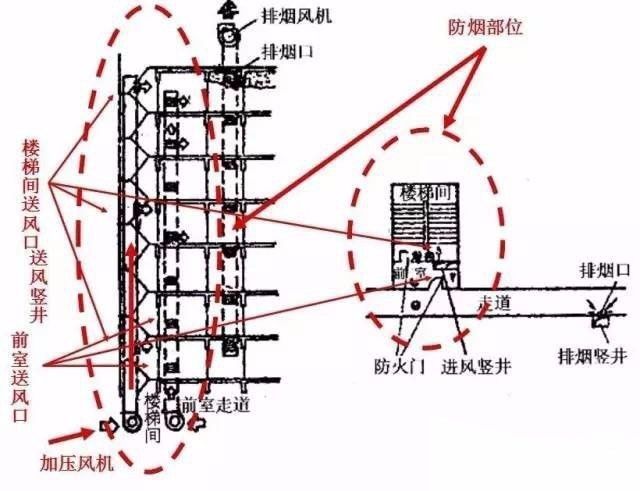

機械加壓送風的立面圖和平面圖示例

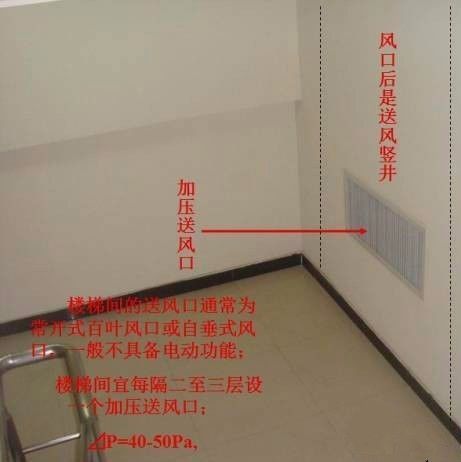

樓梯間加壓送風口和豎井示例

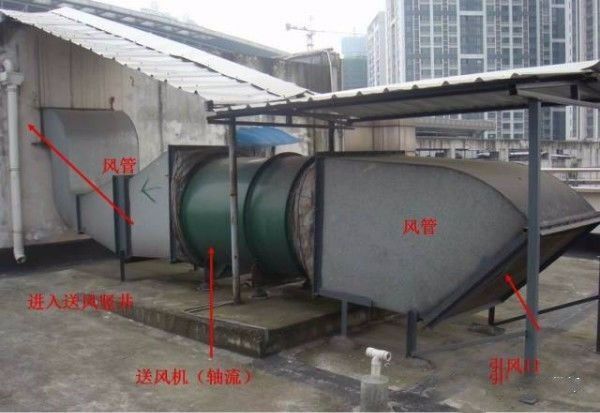

加壓送風機及風管示例
送風風機房電氣控制柜示例

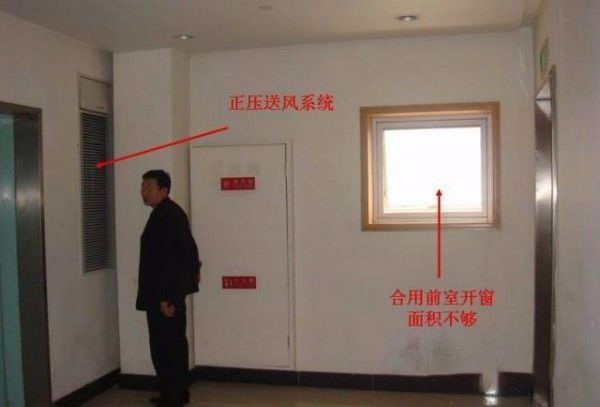

前室送風口和豎井示例
2排煙系統
設置部位
1、較長的疏散走道；
2、有人停留或可燃物較多、面積較大的地上房間和地下室（這兩項的具體標準因建筑定性而異，具體可參見建筑防火設計規范）；
3、中庭。
由此可見，排煙系統的作用是將進入疏散走道的煙氣排出室外，為人員疏散創造必要的安全條件。
方式
1、自然通風方式
注：此處（房間和走道）的自然通風不同于樓梯間和前室的自然通風。雖然它們的原理相同，但此處是作為排煙措施，而樓梯間和前室是作為防煙措施。

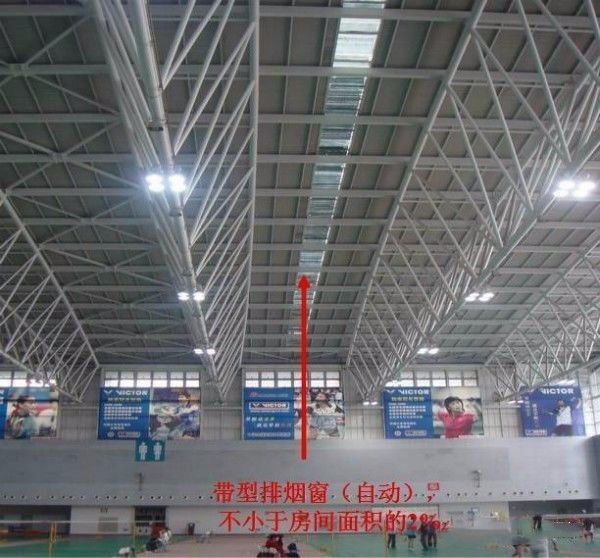

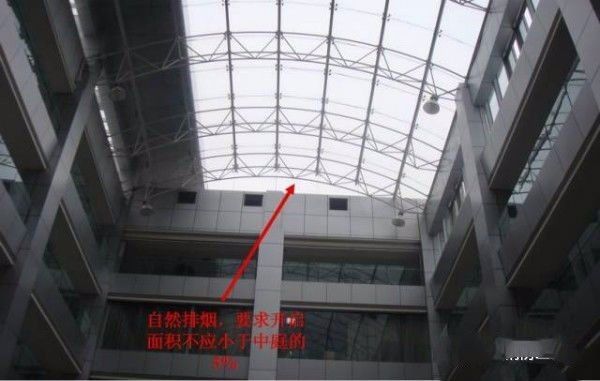

中庭示例

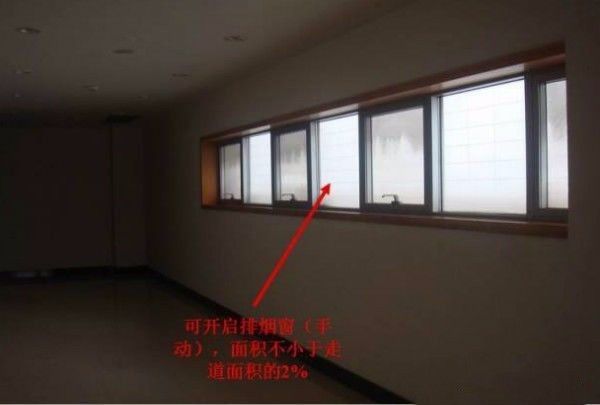

走道示例
2、機械排煙方式
設置部位：按規范應設置排煙措施，但又不具備自然排煙條件的房間、走道、中庭。

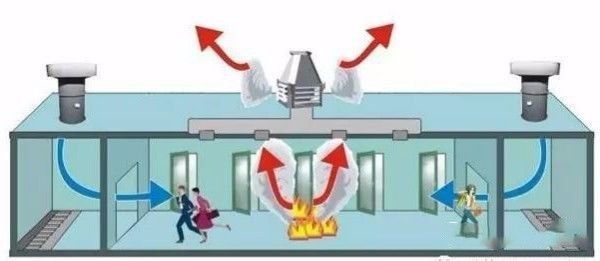

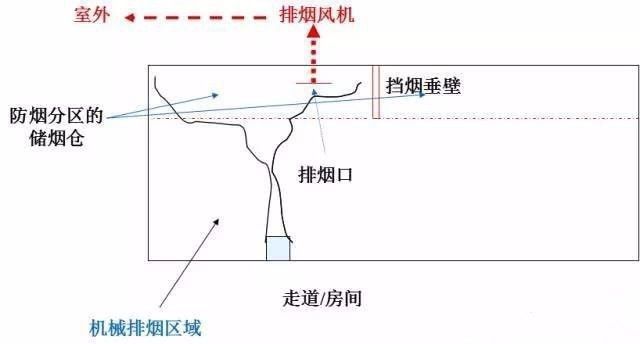

原理示例

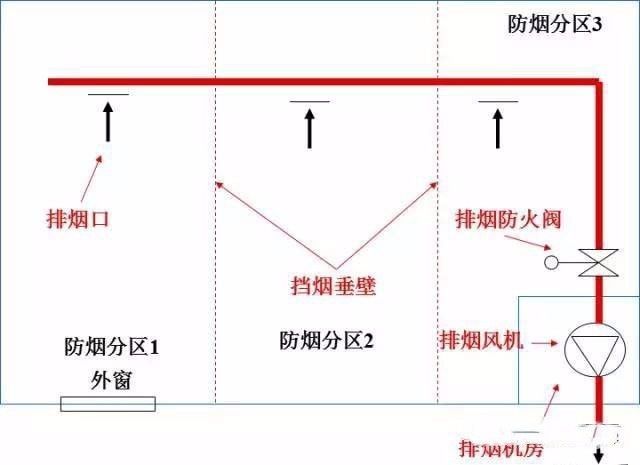

水平機械排煙系統原理示例

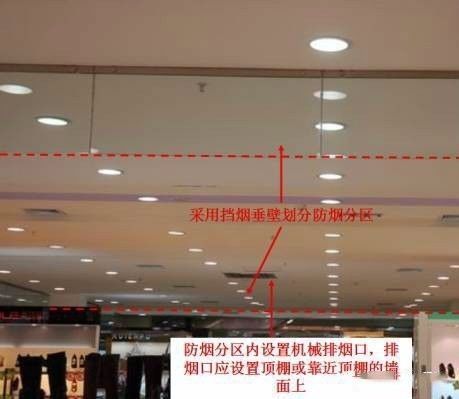

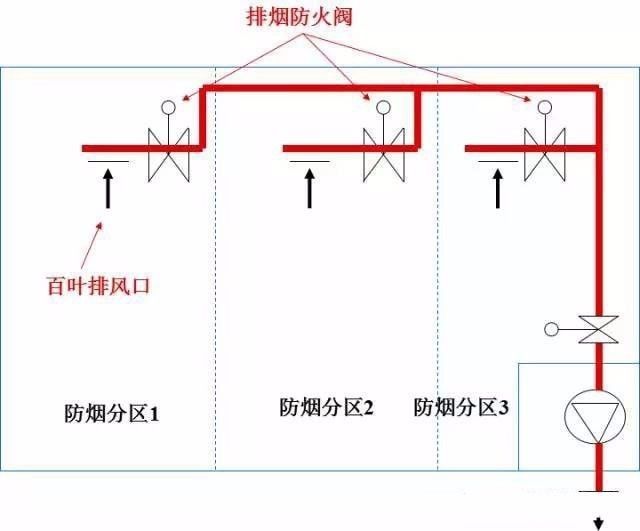

分區示例

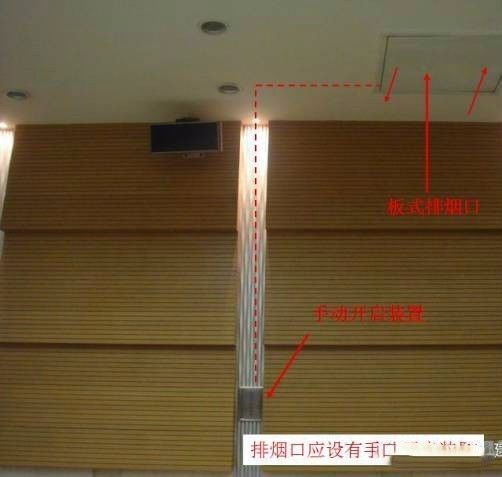

排煙口和手動開啟裝置示例

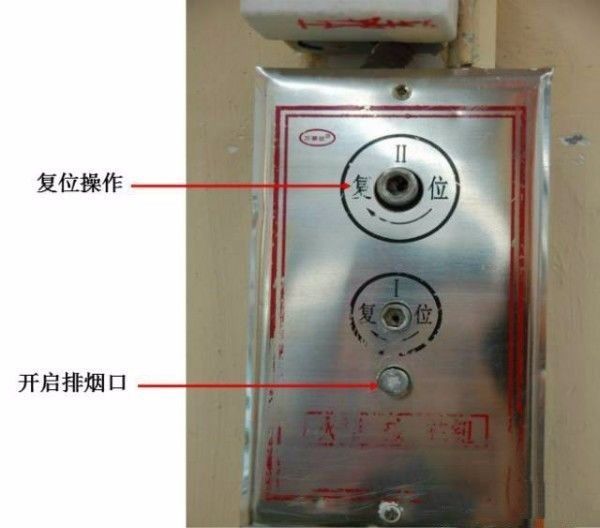

排煙口手動開啟裝置示例

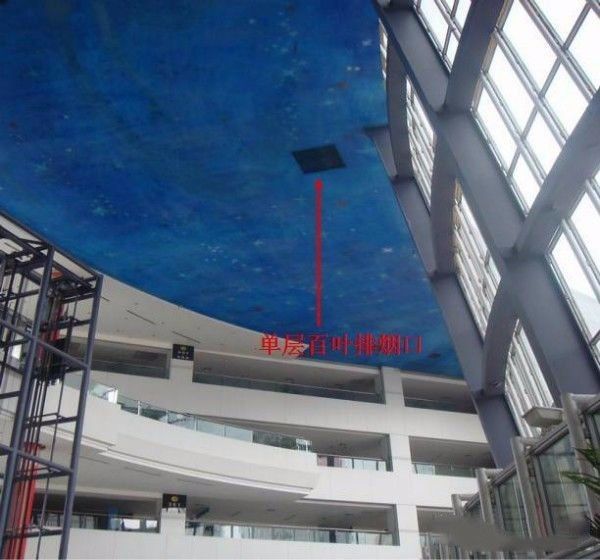

中庭機械排煙示例

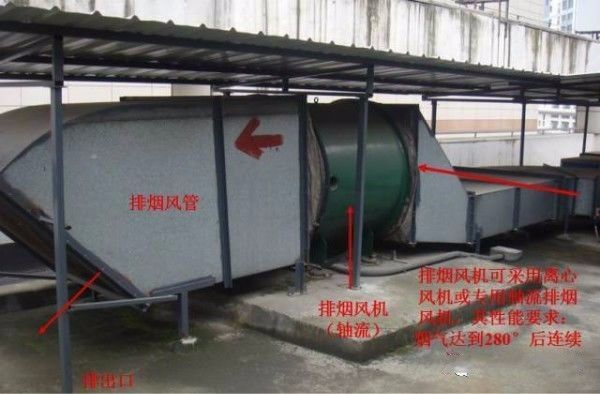

排煙風機及風管示例

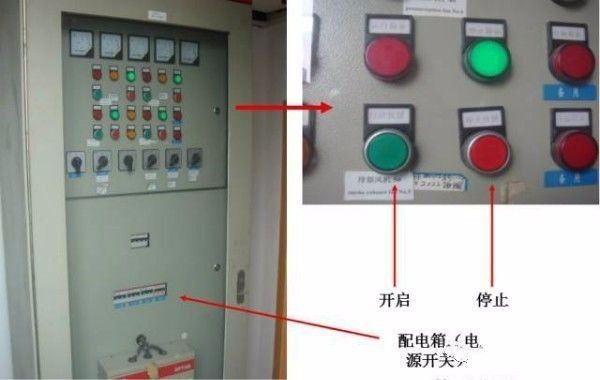

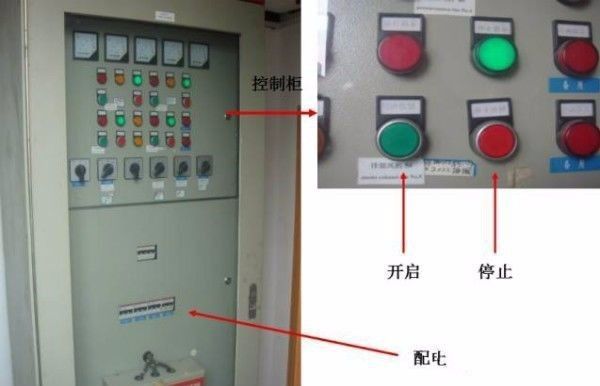

排煙風機房電氣控制柜示例

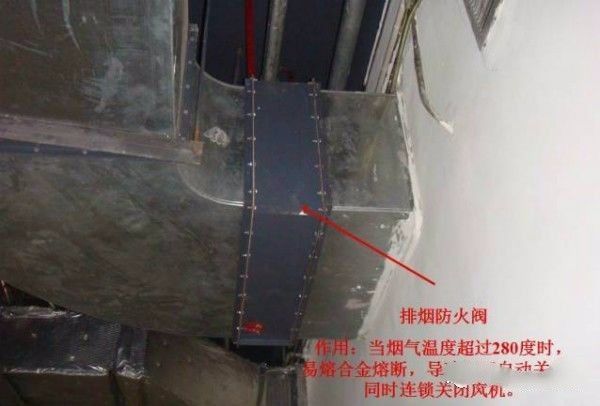

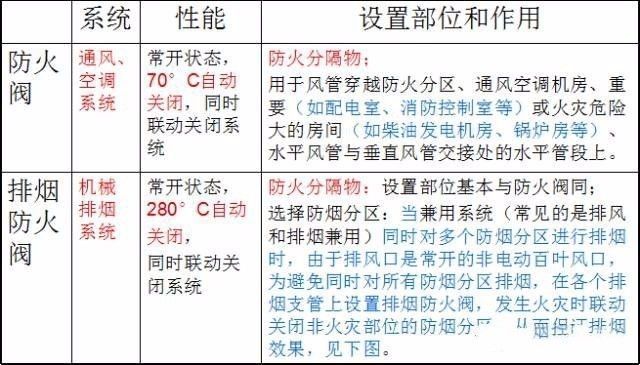

排煙防火閥示例
設有機械排煙系統的密閉場所如地下室還應設置補風用的送風系統：

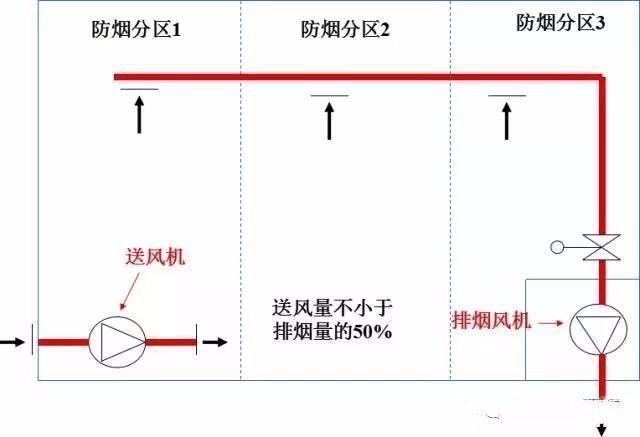

機械排煙的補風系統原理

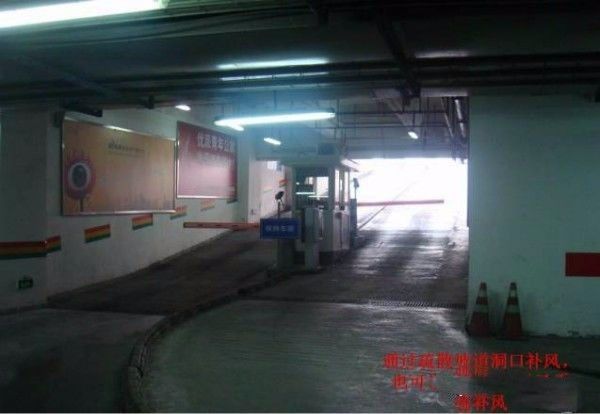

機械排煙系統的補風
排煙系統在有困難時，可以和通風空調系統兼用，但應符合排煙系統的要求。

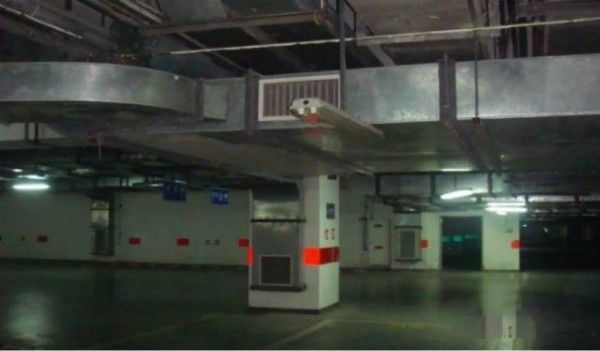

車庫排風和排煙兼用系統
