常用的軸流風機有哪些？軸流風機型號參數介紹

文章來源：鑫佳通作者：軸流風機小編發布時間：2018-02-02 15:38:05 瀏覽次數：145443

[導讀]：軸流風機是與風葉的軸同方向的氣流即軸流方式運行風機，氣體平行于風機軸流動在各種工業場合都被廣泛應用，是風機中應用非常廣泛的一種。軸流風機的外形有點像電風扇，有一個中心軸，四片扇葉會跟隨這個中心軸轉動，形成軸流式的運行風機。因為這種風機氣體的流動性，它適合用在壓力比較低的場所，下面介紹一下常用的軸流風機有哪些以及各種軸流風機型號參數。▶ 語音朗讀

軸流風機是與風葉的軸同方向的氣流即軸流方式運行風機，氣體平行于風機軸流動在各種工業場合都被廣泛應用，是風機中應用非常廣泛的一種。軸流風機的外形有點像電風扇，有一個中心軸，四片扇葉會跟隨這個中心軸轉動，形成軸流式的運行風機。因為這種風機氣體的流動性，它適合用在壓力比較低的場所，下面介紹一下常用的軸流風機有哪些以及各種軸流風機型號參數。

軸流風機型號參數

1、T35-11型軸流風機

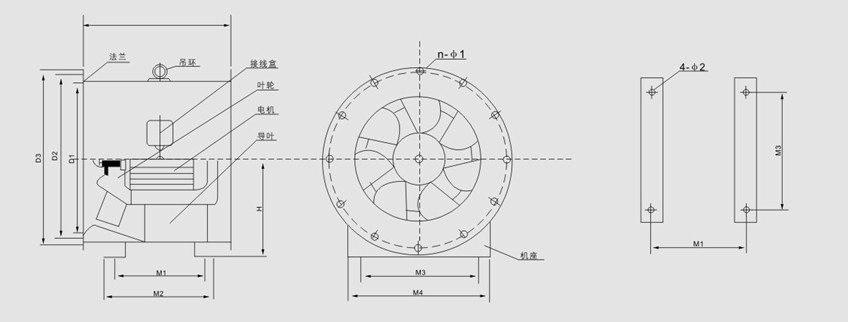

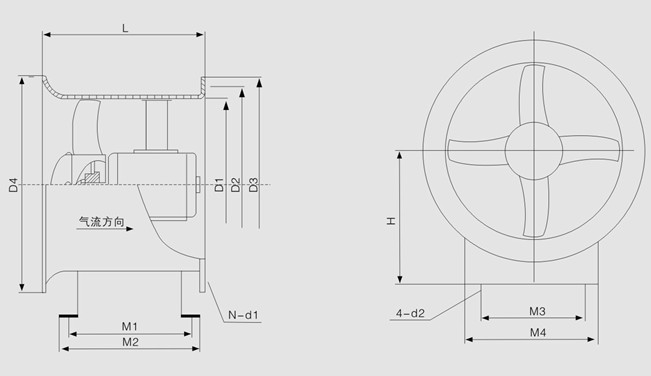

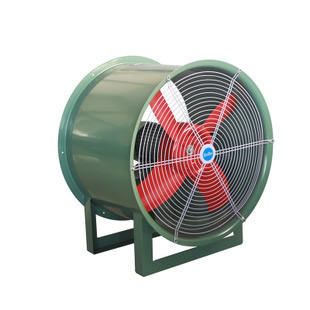

T35-11型軸流風機

T35-11型軸流風機適用于輸送易燃易爆無腐蝕性氣體，環境溫度不得超過60℃。廣泛應用于一般工廠、倉庫、辦公室、住宅內通風換氣或強暖氣散熱，也可在較長的排氣管道內間隔串聯安裝以提高管道中的壓力，卸下電機可做自由風扇。防腐軸流式風機(FT35-11型)采用防腐材料外涂環氧漆加工而成，電機采用特種防腐電機用于輸送有腐蝕性氣體。防爆軸流式風機 (BT35-11 ) 型，用于輸送易燃易爆的氣體。葉輪由鋁合金加工而成，以防止在運轉中引起火花, 電機采用隔爆型電機。FT35-11型和BT35-11型風機的性能參數和外形尺寸均同T35-11型風機一樣。

T35-11型軸流風機的主要技術參數

機號	轉速rpm	葉片角度	風量m3/h	風壓Pa	配用電機		A聲級Db(A)
機號	轉速rpm	葉片角度	風量m3/h	風壓Pa	型號	功率kw	A聲級Db(A)
2.8	2900	35	3202	232	YSF-6300	0.25	75
2.8	1450	35	1605	60	YSF-5024	0.12	62
3.15	2900	35	4545	294	YSF-7122	0.55	79
3.15	1450	35	2273	74	YSF-5624	0.18	65
3.55	2900	35	6542	373	YSF-8022	0.75	82
3.55	1450	35	3265	93	YSF-6314	0.18	68
4	2900	35	9336	474	YF90S-2	1.1	85
4	1450	35	4687	119	YSF-7114	0.25	70
4.5	1450	35	6658	150	YSF-7124	0.37	73
5	1450	35	9133	185	YSF-8024	0.75	76
5	960	35	6104	81	YSF-8026	0.37	68
5.6	1450	35	12812	232	YF90S-4	1.1	79
5.6	960	35	8471	101	YSF-8026	0.37	71
6.3	1450	35	18250	294	YF100L-4	1.5	82
6.3	960	35	12082	128	YF90S-6	0.75	74
7.1	1450	35	26120	373	YF112M-4	3	84
7.1	960	35	17296	164	YF90S-6	1.1	78
8	1450	35	37070	474	YF132M-4	4	86
8	960	35	24739	208	YF112M-6	2.2	79
9	960	35	35227	263	YF132M1-6	4	82
10	960	35	48326	324	YF160M-6	5.5	83
11.2	960	35	67892	407	YF160L-6	7.5	88

2、SWF型低噪聲混流式通風機

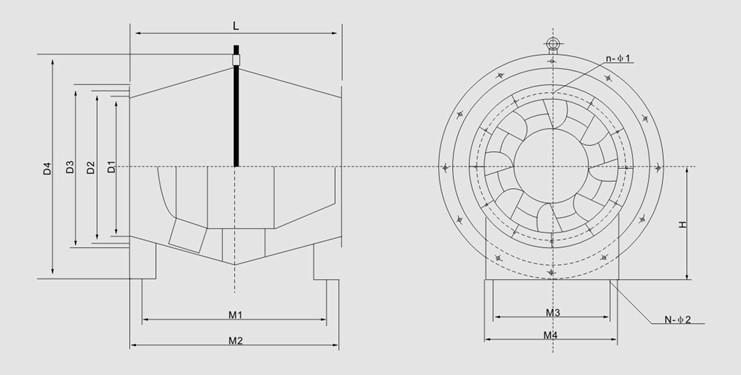

SWF型低噪聲混流式通風機

SWF型低噪聲混流式通風機具有離心和軸流的雙重特性，即既有較高的壓力又有較大的流量，并具有效率高，噪聲低且高效區寬廣等優點，廣泛應用于工業和民用建筑的通風空調系統。特別適用與管道與管道加壓送風。SWF（HLF）－I型可取代高壓軸流風機SWF（HLF）－II型雙速，一機兩用，SWF（HLF）－III型可替代中高壓離心風機。

SWF型低噪聲混流式通風機主要技術參數

型號	轉速rpm	風量m3/h	全壓Pa	配用電機
型號	轉速rpm	風量m3/h	全壓Pa	型號	功率kw	A聲級Db(A)
3	2900	4652	5812	Y90L-2	2.2	73
	1450	2312	121	Y7124	0.25	66
	960	1512	67	Y6326	0.12	60
3.5	2900	5745	564	Y100L-2	3	74
	1450	3320	125	Y7124	0.25	68
	960	1938	76	Y7116	0.18	62
4	2900	7228	654	Y112M-2	4	78
	1450	4512	128	Y7124	0.37	71
	960	2642	860	Y7126	0.25	64
4.5	2900	9169	672	Y132S-2	5.5	80
	1450	4728	182	Y802-6	0.55	73
	960	3592	88	Y7126	0.25	66
5	2900	12110	801	Y132S-2	5.5	83
	1450	8652	196	Y90S-4	1.1	77
	960	5624	96	Y8026	0.37	68
5.5	2900	16820	824	Y132S-2	7.5	84
	1450	9126	258	Y90L-4	1.5	78
	960	6532	119	Y8036	0.55	69
6	2900	19230	836	Y132S-2	7.5	85
	1450	11625	165	Y90L-4	1.5	79
	960	8025	128	Y90S-6	0.75	70
6.5	1450	25124	524	Y132S-4	7.5	82
	1450	15064	282	Y100L-4	2.2	80
	960	10544	155	Y90S-4	0.75	71
7	1450	313810	608	Y160M-4	11	84
	1450	18800	329	Y100L-4	3	81
	960	13820	186	Y90L-6	1.1	74
7.5	1450	30627	712	Y160M-4	1.1	87
	1450	22538	378	Y112M-4	4	82
	960	15776	208	Y100L-6	1.5	76
8	1450	37350	809	Y160L-4	15	90
	1450	22538	378	Y132M-6	4	82
	720	19185	116	Y112M-8	1.5	75
9	1450	46138	785	Y180M-4	18.5	92
	960	34206	282	Y132M-6	5.5	86
	720	25654	164	Y132S-8	2.2	78
10	1450	51821	792	Y180M-4	18.5	93
	960	44054	288	Y160M-6	7.5	86
	720	33041	167	Y132M-8	3	78

3、HTF型消防高溫排煙風機

HTF 系列消防高溫排煙專用風機具有性能優良、耐高溫性能良好、效率高、占地比離心風機少、安裝方便等特點。可以根據高級民用建筑的不同要求，采用變速或多速驅動形式，以達到一機兩用(即常用通排風和消防時高溫排煙)的目的；葉型為軸流式 (HTF-Ⅰ、Ⅱ) 和斜流式(HTF-Ⅲ、Ⅳ)，使該系列風機具有廣泛的性能參數。若用戶對噪聲要求較高時，可制作成消音型風機。

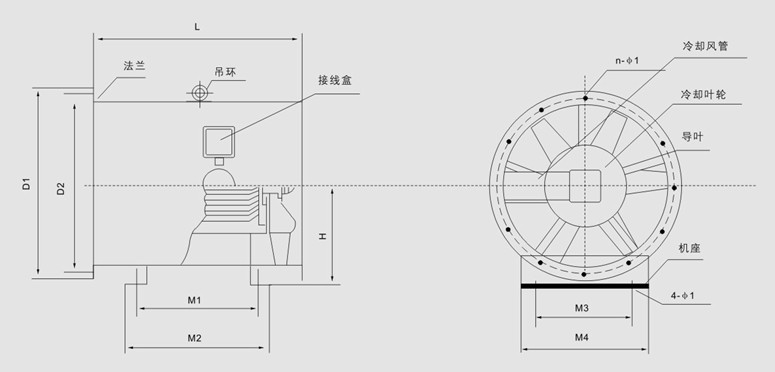

HTF型消防高溫排煙風機

HTF型消防高溫排煙風機性能參數表

規格	葉輪直徑mm	風量m3/h	全壓Pa	轉速rpm	功率KW	噪聲dB（A）
№3.5	350	3500-6122	250-552	2900	1.1	≤76
№4	400	4525-6524	383-530	2900	1.5	≤78
№4.5	450	5023-7981	508-698	2900	2.2	≤79
№5	500	6818-9824	510-752	2900	3	≤80
№5.5	550	8256-12693	536-756	2900	4	≤86
№6	600	13197-16090	510-760	2900	5.5	≤86
№6.5	650	16254-51652	512-702	1450	5.5	≤88
№7	700	18908-24380	610-728	1450	7.5	≤88
№8	800	26012-31421	600-72　3	1450	7.5	≤89
№9	900	27513-33510	562-840	1450	11	≤90
№10	1000	35000-45679	630-770	1450	11	≤90

HTF型消防高溫排煙風機性能參數

4、GXF型/SJG型斜流式通風機

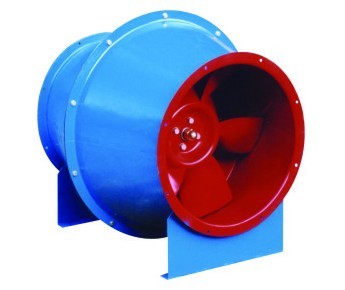

GXF型/SJG型斜流式通風機

GXF型斜流式風機是一種新型低噪高效節能型斜流式通風機，斜流式風機流量大于離心風機，全壓高于軸流風機，體積小于離心風機，該風機通過模擬機的試驗研究，采用獨特的葉型和葉輪設計取得較高的全壓和流量參數，并提高了風機的全壓效率。SJG、FSJG型斜流式風機是SWF型風機的派生型產品，采用鼓型風筒，調整氣流方向從而達到回收靜壓提高風壓和效率的效果。故兼離心式風機壓力系數較高和軸流風機流量系數較高的特點，具有噪聲低、耗電省、結構緊湊等優點。廣泛應用于工礦企業賓館、飯店、博物館、體育館等的送排風系統。

GXF型/SJG型斜流式通風機主要技術參數

機號	轉速rpm	風量m3/h	全壓Pa	功率W	噪聲dB(A)
3F	1450	2000	130	0.25	61
3.5S	960	2500	50	0.18	59
3.5F	1450	4000	110	0.37	61
4F	960	4000	51	0.25	60
4S	1450	5000	220	0.75	62
4.5S	960	5000	100	0.37	61
4.5F	1450	7000	250	1.1	68
5S	960	8000	100	0.75	63
5F	1450	10000	345	2.2	69
6S	960	11000	240	1.5	65
6F	1450	18000	380	5.5	75
7S	960	18000	260	3	72
8E	720	25000	210	4	68

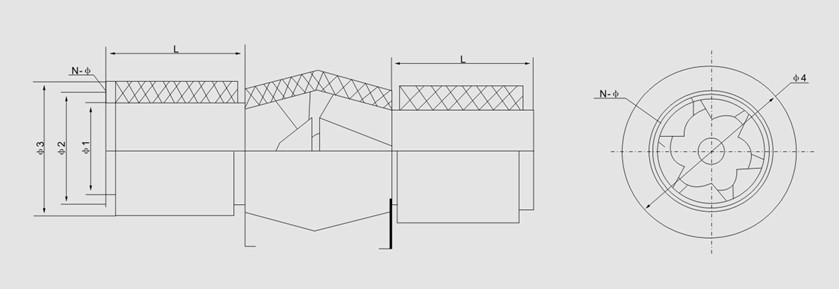

SJG型斜流式通風機主要技術參數

5、DZ型低噪聲軸流風機

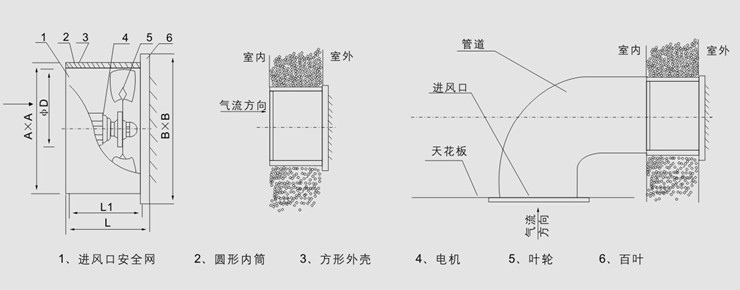

DZ型低噪聲軸流風機

DZ系列風機采用模壓鋁合金葉輪，低噪聲風機專用電機直聯傳動；整機制成方形，外形美觀，墻體預留方孔，安裝方便；出風口裝有自垂百葉，以防止室外雨水和自然風向室內倒灌；具有明顯的安裝牢固、振動小、噪聲低、運行平穩等優點，廣泛適用于工礦企業，民用建筑、體育館、各種娛樂場所的壁式排風。

DZ系列低噪聲軸流風機主要技術參數

機號	風量m3/h	全壓Pa	功率kw	轉速rpm	噪聲dB(A)
2.8	950	41	0.04	1450	≤55
	1230	45	0.04		≤60
	1650	58	0.06		≤60
3.2	1720	56	0.04	1450	≤61
	1940	62	0.06		≤62
	2250	68	0.09		≤63
3.6	2010	65	0.06	1450	≤62
	2480	73	0.09		≤63
	3370	76	0.12		≤63
4.0	3540	89	0.12	1450	≤62
	4080	95	0.18		≤63
	4470	109	0.25		≤63
4.5	4510	114	0.18	1450	≤64
	5870	121	0.25		≤65
	6360	139	0.37		≤66
5.0	6170	135	0.25	1450	≤65
	6920	142	0.37		≤66
	7890	147	0.55		≤68
5.6	5400	78	0.37	960	≤69
	7410	82	0.37		≤70
	8060	94	0.37		≤70
6.3	9760	92	0.37	960	≤70
	10570	102	0.37		≤72
	12000	118	0.75		≤72
7.1	12400	132	0.75	960	≤75
	13430	146	1.1		≤73
	15240	169	1.1		≤73
8	15750	189	1..5	960	≤73
	17050	208	1.5		≤73
	19350	242	2.2		≤74

6、DWT型低噪聲屋頂通風機

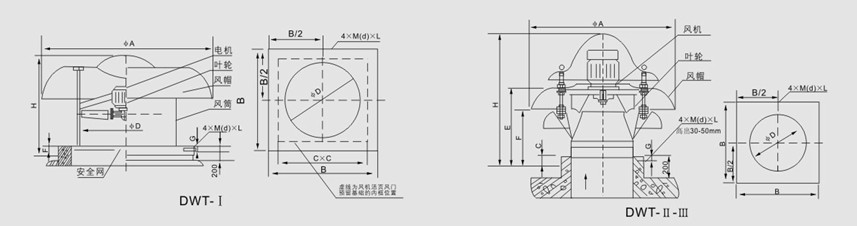

DWT型低噪聲屋頂通風機

規格形式多，應用范圍廣，根據使用場合及風量、壓力和噪聲的不同要求，選用以下三種形式的風機：

軸流式屋頂風機：適用于中低壓、大流量的使用場合。根據用戶需要還可以設計成雙向可逆式送排風, 即具有正反工況等效特點的風機

離心式屋頂風機：適用于風量較小而壓力要求較高的場合;

無電機渦輪排風機：一種由室內外空氣差驅動特殊弧型葉片隨軸心轉動從而排出室內空氣理想的節能通風裝置。

DWT系列低噪聲軸流屋頂通風機主要技術參數

序號	機號	功率	電壓V	風量m3/h
1	3#	0.09	380	1784
2	4#	0.25	380	4800
3	5#	0.55	380	9300
4	6#	0.75	380	16025
5	7#	1.5	380	20350
6	8#	1.5	380	25200
7	9#	2.2	380	34340
8	10#	2.2	380	42300
9	11.2#	3.0	380	46000
10	12#	5.5	380	54000
11	14#	7.5	380	68000
12	15#	11	380	74000
