斜流風機全面解讀
斜流風機是介于軸流和離心風機之間，斜流風機的葉輪讓空氣既做離心運動又做軸向運動，殼內空氣的運動混合了軸流與離心兩種運動形式。斜流式通風機流量大于離心式風機，全壓高于軸流式風機，體積小于離心式風機。那么，斜流風機有什么特點，有哪些類型？
斜流風機具有噪聲低、耗電量低、結構緊湊，可根據環境降噪特點，加裝不同長度的消聲器適合低噪聲環境。可廣泛用于工礦企業、賓館、飯莊、博物館、體育館等通風換氣場所，適用于管道加壓、送風和排風及高層建筑，一般建筑的通風換氣之用。
斜流風機的常用材質為鋼、玻璃鋼、鋁等，是由電機、機殼、葉輪、外筒、內筒、導葉、底腳等部件組成。機殼采用圓筒形、分三段法蘭聯接成整體，出口進口順著氣流聯接管網，進口集風器制成劍收式流線形，裝有吸音網板組成的整體結構，出口裝有導流片，使出口氣流有良好的氣流分布，穩定的壓力持性。斜流風機市場主流為GXF型斜流風機和SJG型低噪聲斜流風機。
GXF型斜流風機
GXF型斜流風機，其葉輪輪轂進口直徑相對較小，使子午面上的氣流加速，避免了葉輪與后導有較大凸臺所造成的氣流分離，從而使風機可獲得高效率和低噪聲。由于風機流道中的氣流軸向速度增大，促使靜壓梯度減小，避免了氣流脫離，得到了較高的壓力系數。
GXF型斜流風機工作條件：工作溫度：-20℃~+45℃；濕度：小于99%；介質條件：空氣（含塵量不超過100mg/m3）;工作電源：三相、380V/50Hz。
|
機號 № |
轉速 （r/min） |
工況 |
風量 （m3/h） |
全壓 （Pa） |
功率 （Kw） |
出口聲級 dB(A) |
殼體聲級 dB(A) |
重量 (Kg) |
|
4-A |
1450 |
1 2 3 4 5 |
3810 3496 3151 2898 2472 |
132 163 198 210 220 |
0.37 7124 |
70 |
62 |
40 |
|
4.5-A |
1450 |
1 2 3 4 5 |
5416 4971 4473 4120 3514 |
168 206 250 266 278 |
0.55 Y801-4 |
73 |
65 |
50 |
|
5-A |
1450 |
1 2 3 4 5 |
7471 6856 6179 5684 4848 |
207 254 309 328 343 |
0.75 Y802-4 |
74 |
66 |
63 |
|
5.5-A |
1450 |
1 2 3 4 5 |
9664 9111 8523 7891 6833 |
231 308 380 427 479 |
1.5 Y90L-4 |
80 |
69 |
88 |
|
6-A |
1450 |
1 2 3 4 5 |
13488 12341 11106 10231 8726 |
298 366 445 472 494 |
2.2 Y100L1-4 |
81 |
69 |
105 |
|
7-A |
960 |
1 2 3 4 5 |
16332 15024 13588 12405 11095 |
241 300 372 403 423 |
2.2 Y112M-6 |
84 |
72 |
154 |
|
8-A |
960 |
1 2 3 4 5 |
21815 20020 18046 16597 14156 |
248 309 371 394 412 |
3 Y132S-6 |
81 |
69 |
195 |
|
9-A |
960 |
1 2 3 4 5 |
29806 28050 25688 23629 20151 |
284 325 397 450 479 |
4 Y132M1-6 |
79 |
68 |
278 |
|
10-A |
720 |
1 2 3 4 5 |
35296 33112 30768 28240 24452 |
266 305 359 402 437 |
5.5 Y160M2-8 |
81 |
71 |
395 |
|
11-A |
720 |
1 2 3 4 5 |
42547 39045 35195 32370 27609 |
265 325 396 420 439 |
5.5 Y160M2-8 |
82 |
71 |
430 |
|
12-A |
720 |
1 2 3 4 5 |
53866 49432 44558 40982 34954 |
326 399 485 515 538 |
7.5 Y160L-8 |
84 |
72 |
544 |
|
13-A |
720 |
1 2 3 4 5 |
71199 65338 58895 54169 46201 |
382 467 568 603 631 |
15 Y200L-8 |
87 |
75 |
812 |

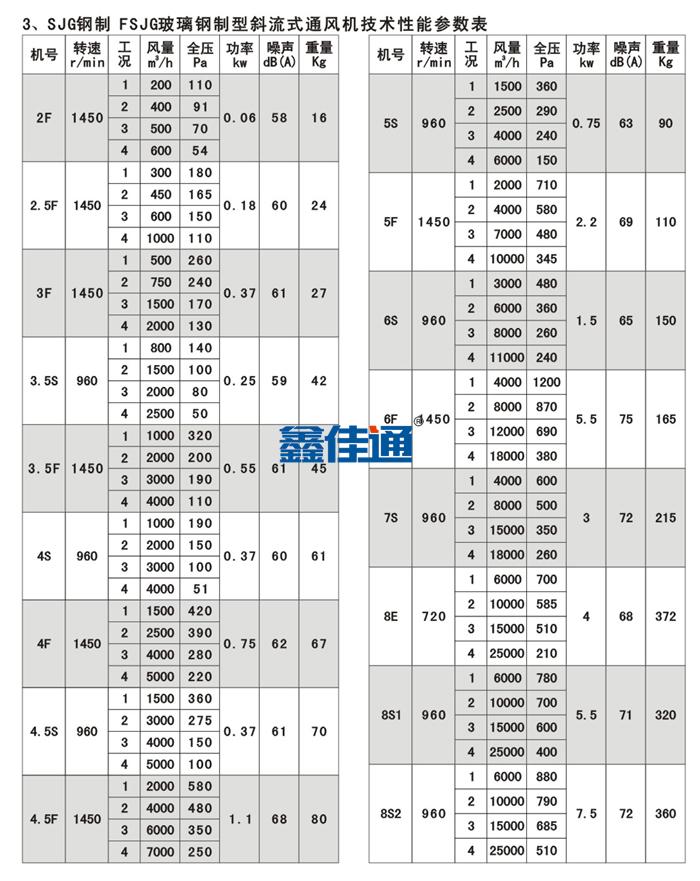

SJG型斜流風機
SJG型斜流風機，采用鼓型風筒，從而改變氣流方向達到斜流，兼有離心式壓力系數較高和軸流風機流量系數較大的特點。為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機做成包覆式（殼體消聲）。
SJG型斜流風機工作條件：工作溫度：-20-+40℃；濕度：小于90%；介質條件：空氣（含塵量不超過100mg/m3）；工作電源：三相、380V/50Hz。
GXF型風機應用于工礦企業、賓館、飯莊、博物館、體育館等通風換氣場所，最適用于管道加壓、送風和排風及高層建筑，SJG斜流風機適用于管道安裝空間較小的地方。
斜流風機具有壓力高、風量大、高效率、結構緊湊、噪音低、體積小、安裝方便等特點，同時可根據環境降噪特點，加裝不同長度的消聲器適合低噪聲環境。
