消防強排煙風機類型和接線方法
消防強排煙風機在應對火情保障人們的生命財產安全起到非常重要的作用，是重要的消防排煙設備。消防強排煙性能要求高，對材料有較高的要求和標準，基本上為3C認證產品。那么消防強排煙風機有哪些規格，如何正確接線保障正常運行呢？
消防排煙風機的種類
目前消防市場上供需的消防強排煙風機為HTFC柜式離心風機（電機外置）、HTF消防排煙風機、PYHL3-14A軸流式消防排煙風機、GXF(SJG)系列是混流風機等。
1、HTFC柜式離心風機具有排煙功能的是A型HTFC柜式離心風機（電機外置），又稱離心式消防排煙風機。常用的規格為HTFC-I、Ⅱ前傾柜式離心風機、HTFC-V型后傾柜式離心風機，在可100℃條件下連續工作20小時，280℃度環境下連續工作30分鐘以上，主要應用于賓館、影院、地下室、辦公樓等場所的通風排煙。
2、HTF消防排煙風機具有耐高溫性能優良、效率高、體積小、安裝簡便（水平、垂直、吊裝均可）等優點。HTF-Ⅰ、HTF-Ⅱ表示常壓型消防高溫排煙專用風機，HTF-Ⅲ、HTF-Ⅳ表示中壓消防高溫排煙專用風機，HTF-X為消音型消防高溫排煙專用風機，HTF-W系列屋頂式消防高溫排煙專用風機、HTF-D為低壓型消防高溫排煙專用風機。
3、PYHL3-14A軸流式消防排煙風機，具有耐高溫性能優良、風量大、風壓高、安裝簡便等優點，能在280℃高溫條件下連續運行30分鐘以上，介質溫度100℃條件下連續運行20小時／次不損壞，可通風排煙兩用。主要應用于高層建筑、烘房、地下車庫、地鐵、隧道等場合消防排煙和送排風，也可根據場合要求加裝消聲器或做成防爆風機。PYHL、GYF、HTF、XPZ系列風機均屬于同類型設備。
4、GXF(SJG)系列是混流風機，該消防排煙風機具有性能優良、耐高溫性能良好、效率高、占地比離心風機少、安裝方便等特點，廣泛適用工礦企業、賓館、飯莊、博物館、體育館等低噪聲場所。
消防強排煙風機接線
消防強排煙風機的科學正確的接線，關系到消防排煙風機能否正常穩定的關鍵因素，一般由專業人員安裝并調試并確保不會出現問題。
1、通常,我們風機所配電機的功率在三千瓦一下的為Y接法;三千瓦以上的為△接法。
2、消防控制室到消防排煙風機的聯動控制，通常采用多線直接控制，敷設四芯電纜到風機控制柜。報警主機的手動多線盤有2芯24V輸出和無源常開反饋接口，接線時對應消防風機控制柜的啟動端子和無源常開信號反饋端子即可。也就是說QD+,QD-之間是24V輸出，接控制柜24V啟動，HD+,QD-之間是無無源常開反饋信號輸入，接控制柜的反饋。

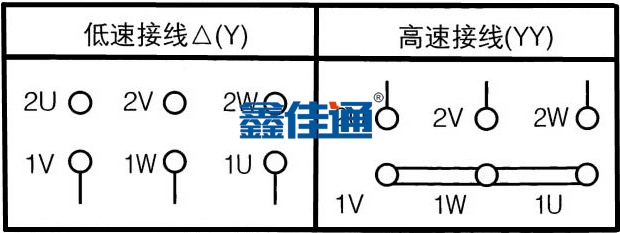

3、雙速消防排煙風機的接線方法,雙速風機所配雙速電機其定子繞組為△/YY(或Y/YY)接法.兩種接線方法如圖所示:第一個是單速消防高溫排煙風機的接法,另一個是雙速消防強排煙風機接線圖。
4、雙速消防排煙風機的控制原則:我們雙速風機所配雙速電機其定子繞組為△/YY(或Y/YY)接法,調速基本原理通過 改變電機定子繞組間的連接方式,使其改變極數以達到調速目的,低速工作時為△(或Y)方式,高速工作時為YY方式.風機電控箱所配的斷路器、保護裝置及其 他電器元件,必須按風機額定容量正確合理選配。
5、如果單獨試雙速消防排煙風機時,必須為低速為1#線端子進電,2#線端子空;高速為1#線端子串 聯,2#線端子進電.嚴禁在調試過程中將接線端子混淆,否則電機立即燒毀。
6、風機得有配電箱控制開啟和停止，配風機電箱的廠家需加消防24V控制開啟關閉兩套，直啟停和聯動啟停，你提到的四顆雙絞線是聯動線姐消防控制模塊控制聯動啟停風機，再布一顆2--6芯1.5平方線，幾芯取決于消防設備，6芯多數都能實現，最多8芯。
