DWT-IV型無電機渦輪式屋頂排風機
DWT系列低噪聲屋頂風機
特點
1、規格型式多，應用范圍廣：可根據使用場合的風量、風壓和噪聲的不同要求，選用以下三種型式風機：
a、軸流式屋頂風機：代號為DWT-I型，適用于低壓、大流量的使用場合。同時根據用戶需要還可以設計成雙向旋轉可逆式，具有正反工況等效的特點；
b、離心式屋頂風機：代號為DWT-II，型、DWT-III型二種型式，適用于風量較小而壓力要求較高的場合。
c、無電機屋頂風機：代號為DWT-V型，適用于商用建筑和廠礦企業(輕鋼結構屋面)的排風換氣。
2、效率高，噪聲低：本風機采用先進的CAD軟件，經多目標優化設計、開發。DWT—I系列機號中1200、1400、1500、1600、2000及2400mm風機，采用相同直徑不同轉速，不同角度和不同葉型的方法，以滿足不同使用工況的需要，達到風機與系統匹配，以利實現節能和降噪；
3、質輕、高強、耐腐蝕：風機葉輪可根據工作介質不同的腐蝕性而采用不同的材質，分為有ABS (工程塑料)、FRP(玻璃鋼)和鋁合金板材制作，對于壓力要求高，風機轉速較大的離心式風機，葉輪表面經特殊的鍍鋅加噴塑耐腐蝕處理，不僅降低了整機重量，且有良好的耐腐蝕性；
4、運轉平穩，壽命長：本風機的轉動慣量小，動平衡精度高，運轉平穩，且各項性能指標在工廠內控標準中的要求均高于風機行業標準，能確保風機長期穩定地運行；
5、適用范圍廣：本風機可以根據使用要求，制造成防爆型、防腐型，適用于抗老化抽送、排易燃、易爆及有腐蝕性氣體的場合；
6、外型美觀：本風機的風帽部件采用玻璃鋼制作，夕I’表采用進口膠衣樹脂膜，曲面過度柔和、美觀大方，實用性強；也可根據用戶要求制成鋼風帽經鍍鋅噴塑(PVC)處理；
7、使用條件：介質溫度不超過60℃，氣體中不許含有過量粘性物，含塵量不大于100mg／m，對于介質溫度高的場合，我公司有高溫風機技術可供用戶選用；
8、本產品經國家壓縮機制冷設備質量監督檢驗中心檢測合格，檢測項目含風量、風壓、阻燃、導電性能、防爆、抗風性能等，由國家質量監督檢驗檢疫總局監制。
DWT-IV型無電機渦輪式屋頂排風機
①環保：無須電力，連續運轉高效節能，無噪音、無火花、具防爆性。
②防風雨特性：圓弧形葉片，每一葉片與葉片之間有空隙，旋轉時葉片互相補位把這此空隙填補，大量雨水延著圓的節
線拋出，小量雨水則 延著葉和片流落屋頂，不會流入渦輪里，同時旋轉的渦輪使空氣由葉片間隙流出，阻擋雨水進入。
③運轉裝置：采用高技術水準的滾珠軸承，這種軸承是完全封閉，而且永遠自我潤滑,使它能在低于 3.2Km時速的微風下
轉動。
④防塵：渦輪排風機是24小時不停轉，灰塵不易附著，即使需清洗也很方便。
⑤維修費：旋轉式排風排氣不需維修，也不需要更換零件,提供絕對優良品質，因此選擇無電機渦輪風機是投資者最佳的
保障。
⑥重量輕盈：渦輪排氣安裝于屋頂上連底座一并算總重量約15Kg/座，相當輕盈，在設計鋼結構荷重時，可以不需考慮。
⑦采光：葉片與葉片之間有空隙光線會由此進入室內，可增加照明度5-10%節省電費。
⑧壽命：一般使用壽命在15年以上。
二、應用
①產生空氣對流、排散熱所。
②減低室內溫度、增加室內新鮮空所。
③減低空調負荷、增加制冷效果。
④ 抽出屋頂濕氣、霉氣、蒸所、保持樓頂干爽。
⑤ 代替重 型電排風機，減低支架成本，節省電費，減掉噪音。
⑥適用于工廠、倉庫、大廈天臺、別墅、天井、花房、禽畜養殖、礦山坑道及一切房頂?shù)耐?、換氣。
|
機號NO.
|
排風口徑
（mm） |
高度
（mm） |
葉片數
|
葉片排風面積
（m2/片） |
通風口場面
平均速度 （m/s) |
排風量
（m3/min) |
重量
（kg) |
材質
|
顏色
|
|
14'
|
360
|
300
|
21
|
0.0056
|
3.4
（三江風速） |
23
|
4.2
|
鋁合金
|
本色/
選色 |
|
20'
|
500
|
390
|
25
|
0.083
|
3.4
（三江風速） |
42
|
8.5
|
不繡鋼/
彩鋼板 |
本色/
選色 |
|
27'
|
600/680
|
514/640
|
24/36
|
0.0112
|
3.4
（三江風速） |
65
|
12.5
|
鋁合金/
不繡鋼 |
本色
|
2、建筑物高度在 6米以下使用時效果較佳。
四、屋面安裝示圖說明

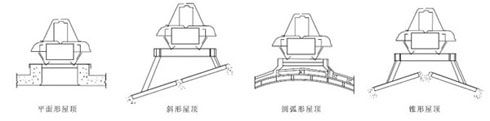

1、DWT-Ⅰ-Ⅱ-Ⅲ型屋頂風機屋面安裝示圖說明
2、DWT-Ⅳ(無電機)屋頂渦輪排風機屋面安裝示圖說明
為使渦輪機達到最高的效率，安裝的位置必須在屋頂?shù)母咛帲苊庋b設在護墻之后或可能被附近的高樓、樹木擋住風勢的地方。
渦輪排風機安裝指南：
1、排氣機的理想位置盡量靠近屋脊線，安裝時底板上傾邊緣端嵌入屋脊金屬蓋板下的縫隙里。
2、以底板內孔為樣板面出洞口輪廓線，用切割機完成割屋面板洞口。
3 、嵌入底板，將底板用自攻釘(至少10顆)固定在屋面板上。將底板下傾邊緣端切割成與屋面板相同斷面波形折蓋空隙。
4 、裝上底座、用水平測量其底座上端部成水平再用自攻釘將底座及底板固定。
5 、排氣機套入底座端部以自攻釘固定排氣機。
6 、用玻璃膠將自釘及接合縫填補即完成安裝。
注意：
1 、每個排氣機的中心間距不小于3M。
2 、避免排氣機安裝于有亂流處，以及和垂直墻相鄰的低屋面外，炎熱區域需加裝其他排氣機以滿足特殊要求。
注：14＂內徑為Φ300，外徑Φ460；20＂Φ內徑為Φ500外徑Φ620，27＂內徑為Φ600/680，外徑Φ840/880。
a、渦輪排風機
b、鋼板上緣必須插入脊梁的蓋板內
c、平面鋼板成型后必須大于安裝孔的面積
d、鋼板兩側向下折成直角，必須掩蓋屋面板的波峰
e、調整座
f、安裝孔
換氣計算示例
|
廠房用途
|
建筑物體積
|
需要總換氣量
|
每小時排氣量
|
建議安裝數量
|
|
機修廠
|
長 50m
寬 25m 高 6m 合計：7500m3 |
每小時換氣6次(參考)
7500m3×6次/h=45000m3 /h |
選用20 排風機
42m3 /min×60= 2520m3 /h |
45000m3 /h÷ 2520m3 /h=18臺
需安裝20 排風機為18臺 |
