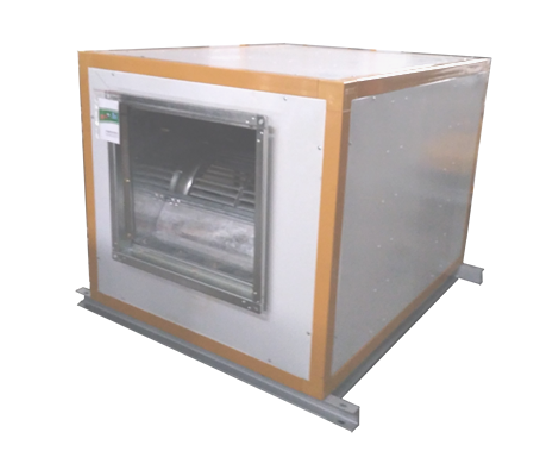

DBF低噪聲柜式離心風機
DBF低噪聲柜式離心風機是低噪聲風機箱,具有耐高溫,性能優良,振動小,重量輕。安裝使用方便,是賓館、飯店、禮堂、影劇院、地下室、廠礦企業、辦公樓等場所通風排煙的理想產品,是高層建筑用消防排煙風機的更新換代產品。特殊風機除外。風機主要部有:葉輪、電機、蝸殼、外框彩鋼板、離心風機等。此類風機可以依用戶需要定制。
DBF低噪聲柜式離心風機是專為滿足不同工況運行要求的排氣送風設備,根據運行工況及季節變化調節所需風量,節省能耗。風機箱亦可根據要求通過電源變頻或電源調壓來調節風機的風壓、風量,配置電控箱后可遠程控制。采用A式傳動之前向多翼式雙進風離心風機及E式傳動之后傾機翼式離心風機,經高速動平衡校正,風機與馬達在同一彈簧機座上,保證運轉平穩。風機的風量風壓測定由精密的數據采集機予以綜合運算。
DBF低噪聲柜式離心風機工作原理:
DBF低噪聲柜式離心風機自身不帶制冷和制熱設備,通過對一定比例的室內回風和室外新風由風機吸入機箱內進行混合后,送入所需場所,也可做排氣用。裝在回風口的空氣過濾器能起一般的濾塵作用。
DBF低噪聲柜式離心風機結構:
框架采用組合設計,零件由專用模具沖壓以及進口精密鈑金機械加工成型。箱體內具有保溫、消聲性能的PEF和超細玻璃纖維材料,框架與箱板結合牢固,密封、隔熱、隔聲效果佳。
DBF低噪聲柜式離心風機外表:
標準產品為鍍鋅鋼板原色,亦可按指定顏色進行粉體噴塑處理,也可用彩色鋼板。
DBF低噪聲柜式離心風機變風量控制:
(1)電源調壓式;
(2)電源變頻式。配置電控箱后,可遠程控制。用戶有要求時另行說明,公司另行收費。
DBF低噪聲柜式離心風機應用:
本系列風機箱具有體積小、重量輕、風量大、噪聲低、省電、運轉平穩、現場拆裝等特點,可落地或吊頂式安裝。廣泛適用于一般工廠、辦公大樓、賓館、商場、醫院及高級民用建筑等的通風換氣及空調系統中作增壓之用
DBF低噪聲柜式離心風機特點:
1、結構緊湊美觀。箱體采用框架、箱板拼裝設計。框架采用國內先進的金屬冷彎成形機組一次拉伸而成,箱板為復式結構、內層為笑聲材料,進一步降低噪聲。
2、提供不同的進出口方向,以滿足用戶不同的安裝需要,采用模具化生產、尺寸精度高,拆散后可組裝。
3、風機主要部件葉輪,全部采用模具化生產。為多翼強前彎葉片葉輪,具有效率高、噪聲低、風量大、運行平穩、質量穩定、經久耐用等特點,蝸殼采用優質鍍鋅板,機械化生產。

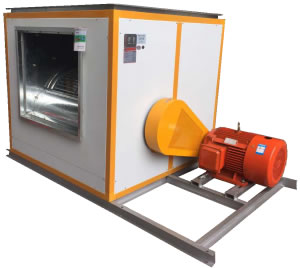

4、DBF系列消防通風(兩用)低噪聲柜式離心風機分為A型和B型兩種類型,A型電機裝在箱體外,用于消防排煙,B型電機裝在箱體內,用于通風換氣。
5、A型消防低噪聲柜式離心風機電機裝在箱體外,同高溫排煙系統隔離分開,確保風機在300℃高溫情況下,連續運行60分鐘以上。
6、若用戶需要大風量風機時,本公司可生產并聯式消防通風(兩用)低噪聲柜式離心風機。
DBF低噪聲柜式離心風機分為I、II、III、IV,其中I、II為第一次設計,III、IV為第二次設計,I、III為單速,II、IV為雙速。使該系列風機具有廣泛的性能參數,以滿足不同用戶的需要。
DBF-I型低噪聲柜式離心風機
機號:8#-24# 風量;800-24000m3/h ;全壓:112-750Pa
特點:采用外轉子(特點)電機直聯傳動,多風機結構、運行平穩、噪聲低、體積小、重量輕、外形美觀、維護保養方便。
應用:工業生產、民用建筑、商業娛樂、文教衛生等行業的空調工程系統的送風和排風,也可用于一般的送排風。
DBF-II型低噪聲柜式離心風機
機號:2.8#-10# 風量;2500-96943m3/h 全壓;320-1400Pa
特點:采用E式皮帶傳動,前向多翼式葉輪、風量大、運行平穩、噪聲低、體積小、重量輕、外形美觀、維護保養方便
應用:工業生產、民用建筑、商業娛樂、文教衛生等行業的空調工程系統的送風和排風,也可用于一般的送排風。
DBF-III型低噪聲柜式離心風機
機號:2.8#-10# 風量;1584-64000m3/h;全壓:318-1400Pa
特點:采用E式皮帶傳動,后傾式葉輪、風壓高、運行平穩、噪聲低、體積小、重量輕、外形美觀、維護保養方便
應用:工業生產、民用建筑、商業娛樂、文教衛生等行業的空調工程系統的送風和排風,加設初中效過濾器,可用作凈化風機箱。
DBF低噪聲柜式離心風機性能參數:
機號 | 轉速(r/min) | 風量(m3/h) | 全壓(Pa) | 靜壓(Pa) | 功率(kW) | 噪聲dB(A) | 重量(kg) |
280 | 1000 | 3620 | 323 | 289 | 1.1 | 56 | 78 |
4000 | 329 | 286 | |||||
4350 | 333 | 283 | |||||
4730 | 336 | 275 | |||||
1100 | 4000 | 392 | 350 | 1.5 | 59 | 92 | |
4460 | 398 | 344 | |||||
4790 | 401 | 339 | |||||
5210 | 408 | 332 | |||||
1200 | 4820 | 470 | 410 | 2.2 | 62 | 100 | |
5450 | 478 | 396 | |||||
5980 | 480 | 384 | |||||
6500 | 481 | 366 | |||||
1300 | 5750 | 554 | 464 | 3 | 64 | 108 | |
6220 | 557 | 452 | |||||
6770 | 559 | 433 | |||||
7230 | 563 | 421 | |||||
315 | 750 | 4820 | 268 | 228 | 1.1 | 56 | 98 |
5360 | 272 | 224 | |||||
5790 | 270 | 213 | |||||
6250 | 269 | 201 | |||||
850 | 5460 | 339 | 289 | 1.5 | 60 | 104 | |
6000 | 341 | 279 | |||||
6570 | 339 | 264 | |||||
7083 | 337 | 253 | |||||
1000 | 6350 | 459 | 391 | 2.2 | 61 | 118 | |
7020 | 467 | 383 | |||||
7690 | 468 | 364 | |||||
8320 | 465 | 349 | |||||
1150 | 6930 | 603 | 519 | 3 | 65 | 122 | |
7720 | 614 | 510 | |||||
8450 | 618 | 492 | |||||
9140 | 615 | 473 | |||||
355 | 750 | 5680 | 327 | 392 | 1.5 | 55 | 145 |
6420 | 332 | 287 | |||||
7030 | 338 | 283 | |||||
7760 | 342 | 274 | |||||
850 | 6430 | 421 | 376 | 2.2 | 58 | 159 | |
7270 | 427 | 369 | |||||
7960 | 437 | 368 | |||||
8790 | 441 | 356 | |||||
950 | 7190 | 524 | 468 | 3 | 60 | 163 | |
8130 | 538 | 464 | |||||
8910 | 544 | 456 | |||||
9830 | 546 | 441 | |||||
1050 | 7950 | 641 | 573 | 4 | 64 | 168 | |
8960 | 654 | 566 | |||||
9840 | 657 | 552 | |||||
10860 | 659 | 531 | |||||
400 | 750 | 6640 | 385 | 353 | 2.2 | 60 | 159 |
7500 | 400 | 360 | |||||
8500 | 413 | 367 | |||||
9520 | 427 | 358 | |||||
850 | 7530 | 497 | 458 | 3 | 62 | 163 | |
8590 | 516 | 464 | |||||
9620 | 530 | 466 | |||||
10780 | 545 | 465 | |||||
950 | 8410 | 628 | 579 | 4 | 64 | 168 | |
9640 | 650 | 585 | |||||
10760 | 663 | 583 | |||||
12050 | 676 | 576 | |||||
1050 | 9290 | 760 | 699 | 5.5 | 67 | 216 | |
10610 | 789 | 712 | |||||
11900 | 811 | 713 | |||||
13320 | 827 | 701 | |||||
450 | 550 | 9420 | 278 | 236 | 2.2 | 59 | 226 |
10980 | 277 | 222 | |||||
12410 | 274 | 204 | |||||
13740 | 270 | 186 | |||||
650 | 11330 | 382 | 326 | 3 | 63 | 230 | |
12260 | 385 | 320 | |||||
13190 | 380 | 303 | |||||
14280 | 376 | 286 | |||||
750 | 11510 | 504 | 444 | 4 | 65 | 237 | |
12890 | 512 | 437 | |||||
14170 | 511 | 421 | |||||
15630 | 510 | 398 | |||||
850 | 12840 | 646 | 574 | 5.5 | 68 | 262 | |
14000 | 651 | 561 | |||||
15130 | 654 | 552 | |||||
16380 | 657 | 537 | |||||
500 | 500 | 9640 | 275 | 248 | 2.2 | 59 | 284 |
11090 | 283 | 247 | |||||
11990 | 285 | 242 | |||||
12910 | 282 | 232 | |||||
600 | 12770 | 402 | 353 | 4 | 61 | 298 | |
14630 | 408 | 344 | |||||
15950 | 404 | 328 | |||||
17260 | 400 | 311 | |||||
700 | 13450 | 541 | 486 | 5.5 | 65 | 308 | |
15410 | 552 | 480 | |||||
16790 | 554 | 471 | |||||
18070 | 551 | 456 | |||||
800 | 15380 | 702 | 632 | 7.5 | 68 | 326 | |
17000 | 721 | 630 | |||||
19190 | 728 | 619 | |||||
20660 | 726 | 603 | |||||
560 | 450 | 14230 | 289 | 251 | 3 | 61 | 351 |
15870 | 290 | 242 | |||||
17320 | 288 | 231 | |||||
18960 | 285 | 217 | |||||
550 | 17390 | 425 | 368 | 5.5 | 67 | 370 | |
19320 | 428 | 357 | |||||
21140 | 424 | 342 | |||||
23210 | 419 | 319 | |||||
650 | 18630 | 580 | 527 | 7.5 | 69 | 377 | |
20810 | 594 | 514 | |||||
23140 | 600 | 501 | |||||
25270 | 598 | 482 | |||||
750 | 19270 | 762 | 692 | 11 | 72 | 405 | |
21840 | 776 | 690 | |||||
24460 | 797 | 684 | |||||
27310 | 809 | 669 | |||||
630 | 450 | 21870 | 365 | 314 | 5.5 | 64 | 376 |
23590 | 364 | 299 | |||||
25420 | 362 | 284 | |||||
27110 | 361 | 272 | |||||
520 | 22570 | 481 | 423 | 7.5 | 66 | 423 | |
24830 | 486 | 416 | |||||
27120 | 484 | 397 | |||||
29060 | 482 | 379 | |||||
580 | 25060 | 594 | 519 | 11 | 70 | 448 | |
27420 | 601 | 511 | |||||
29980 | 602 | 495 | |||||
32310 | 599 | 478 | |||||
630 | 29540 | 706 | 601 | 15 | 73 | 456 | |
32160 | 709 | 589 | |||||
34730 | 705 | 565 | |||||
36820 | 704 | 544 | |||||
710 | 430 | 28360 | 421 | 361 | 7.5 | 66 | 501 |
30570 | 423 | 354 | |||||
32680 | 424 | 346 | |||||
34720 | 420 | 333 | |||||
480 | 30000 | 517 | 452 | 11 | 70 | 526 | |
33140 | 526 | 448 | |||||
36050 | 531 | 437 | |||||
38860 | 529 | 420 | |||||
530 | 34120 | 638 | 552 | 15 | 73 | 570 | |
36900 | 642 | 541 | |||||
40000 | 645 | 532 | |||||
42870 | 640 | 503 | |||||
580 | 37940 | 756 | 648 | 18.5 | 75 | 628 | |
40380 | 760 | 640 | |||||
43550 | 761 | 622 | |||||
46320 | 759 | 601 | |||||
800 | 350 | 30000 | 347 | 307 | 7.5 | 67 | 539 |
33290 | 349 | 299 | |||||
37150 | 342 | 281 | |||||
41260 | 340 | 264 | |||||
430 | 31060 | 492 | 449 | 11 | 69 | 552 | |
34520 | 500 | 448 | |||||
38230 | 507 | 442 | |||||
42470 | 511 | 433 | |||||
480 | 35120 | 626 | 569 | 15 | 72 | 602 | |
38840 | 638 | 566 | |||||
42730 | 646 | 564 | |||||
46350 | 649 | 555 | |||||
530 | 36340 | 748 | 692 | 18.5 | 74 | 656 | |
40000 | 765 | 695 | |||||
43690 | 776 | 693 | |||||
47780 | 786 | 686 | |||||
900 | 330 | 39280 | 379 | 335 | 11 | 69 | 682 |
44370 | 381 | 326 | |||||
48950 | 380 | 312 | |||||
53640 | 378 | 298 | |||||
380 | 42560 | 499 | 449 | 15 | 71 | 727 | |
47180 | 501 | 440 | |||||
52470 | 506 | 427 | |||||
57230 | 504 | 414 | |||||
430 | 48260 | 641 | 577 | 22 | 72 | 802 | |
54670 | 650 | 566 | |||||
59100 | 649 | 552 | |||||
63840 | 648 | 534 | |||||
480 | 52860 | 801 | 722 | 30 | 76 | 845 | |
57430 | 807 | 710 | |||||
63740 | 815 | 703 | |||||
69310 | 813 | 678 | |||||
1000 | 330 | 44870 | 459 | 424 | 15 | 71 | 835 |
50000 | 463 | 419 | |||||
56890 | 467 | 410 | |||||
61350 | 468 | 400 | |||||
380 | 48310 | 601 | 559 | 22 | 73 | 910 | |
54380 | 609 | 556 | |||||
60000 | 616 | 552 | |||||
66730 | 622 | 541 | |||||
430 | 55630 | 772 | 717 | 30 | 76 | 953 | |
61740 | 783 | 715 | |||||
67820 | 791 | 709 | |||||
73290 | 794 | 702 | |||||
480 | 60630 | 952 | 887 | 37 | 77 | 1064 |
DBF低噪聲柜式離心風機尺寸及規格都是根據現場情況或圖紙而定的,如有意請來電,我們會盡快為您報價。
